■ ポンプ更新作業
給水ポンプの更新作業

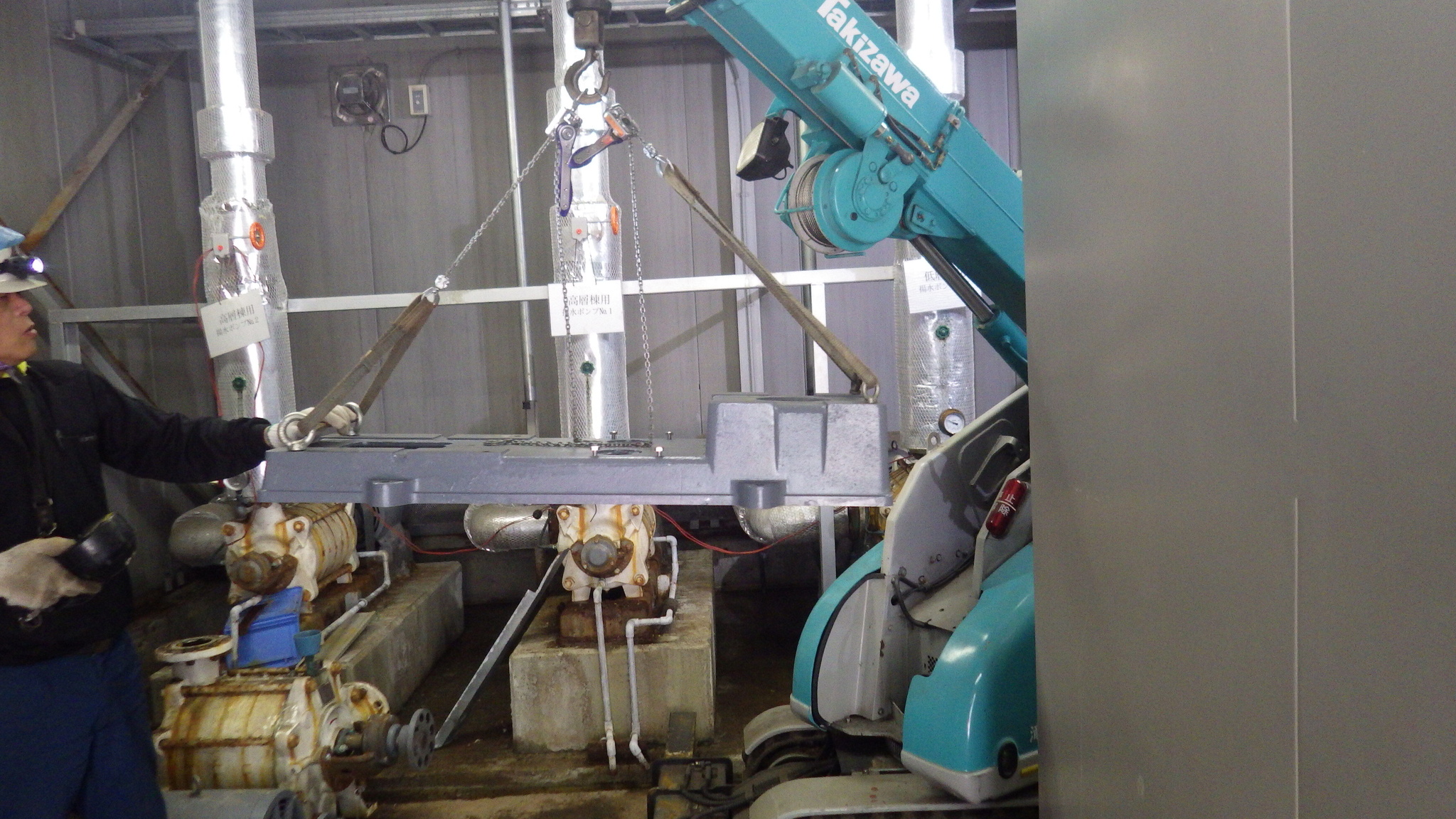

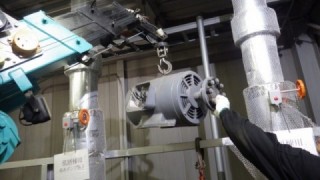

今まで使用していたポンプをミニクレーンで釣り上げて撤去しています

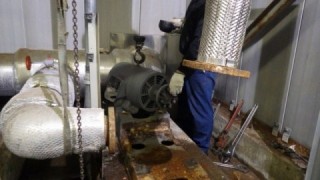

モーターも同じくミニクレーンを使って撤去
モーターの撤去

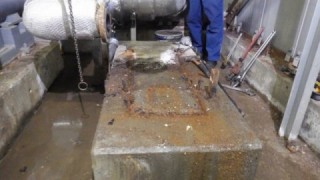

ポンプ一式を撤去し新しいポンプを設置する準備をします
撤去した逆順に組み立て作業をします
ベースの組み込みから
撤去した逆順に組み立て作業をします

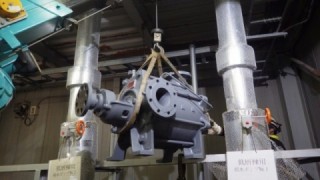

次にポンプ
撤去した逆順に組み立て作業をします
次にモーター
心出し作業はポンプを長持ちさせる大事な作業

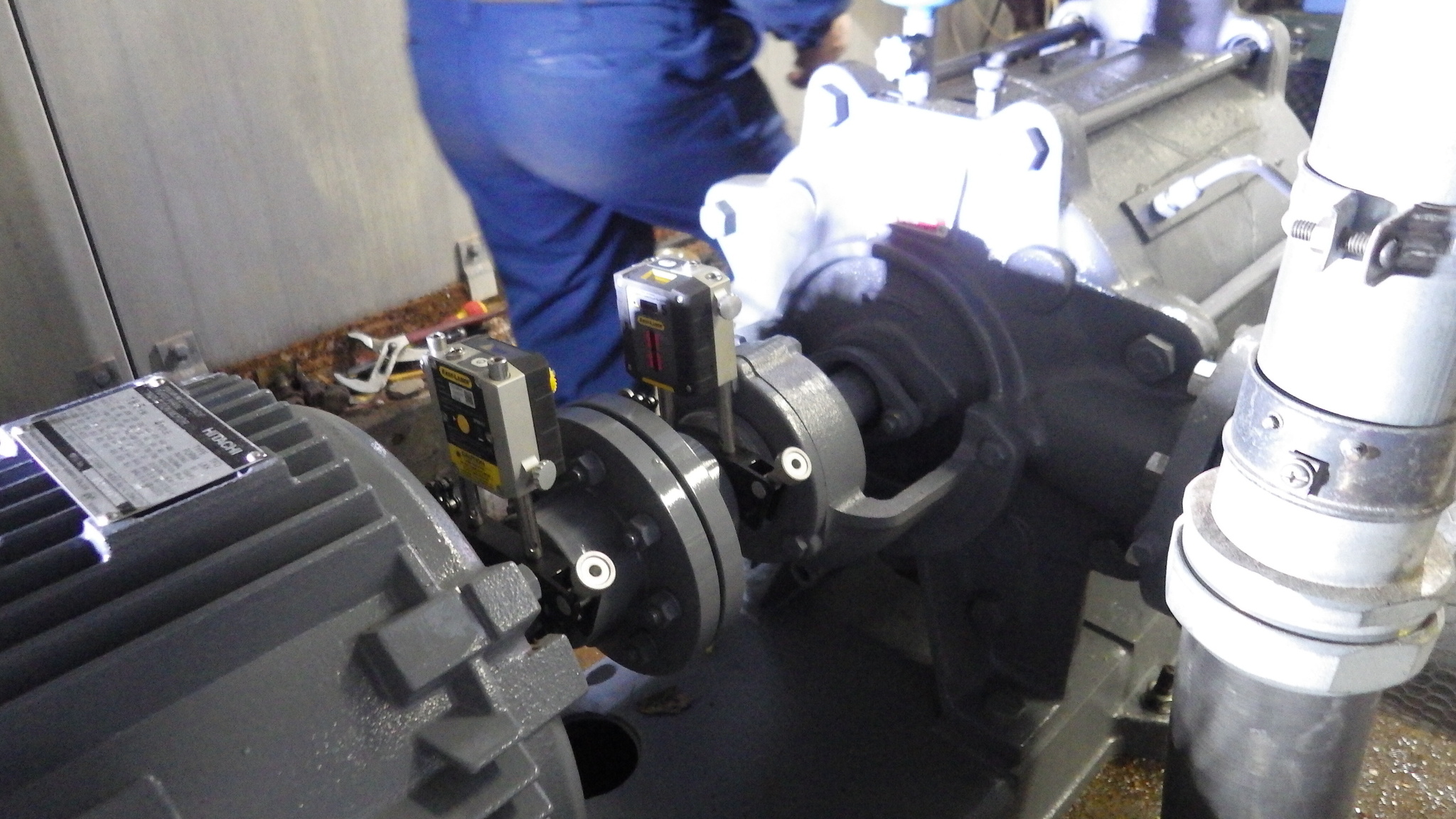

レーザー式シャフトアライメント器を使用して高精度の調整をします
ポンプの寿命と電気代削減=脱CO2に貢献しています

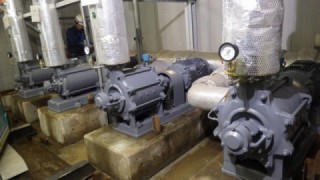

高効率モーターに更新

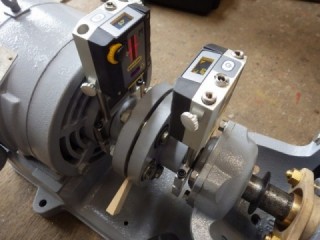

レーザー式シャフトアライメントをすることで
電気使用料金の削減に期待できます
ポンプの販売と修理

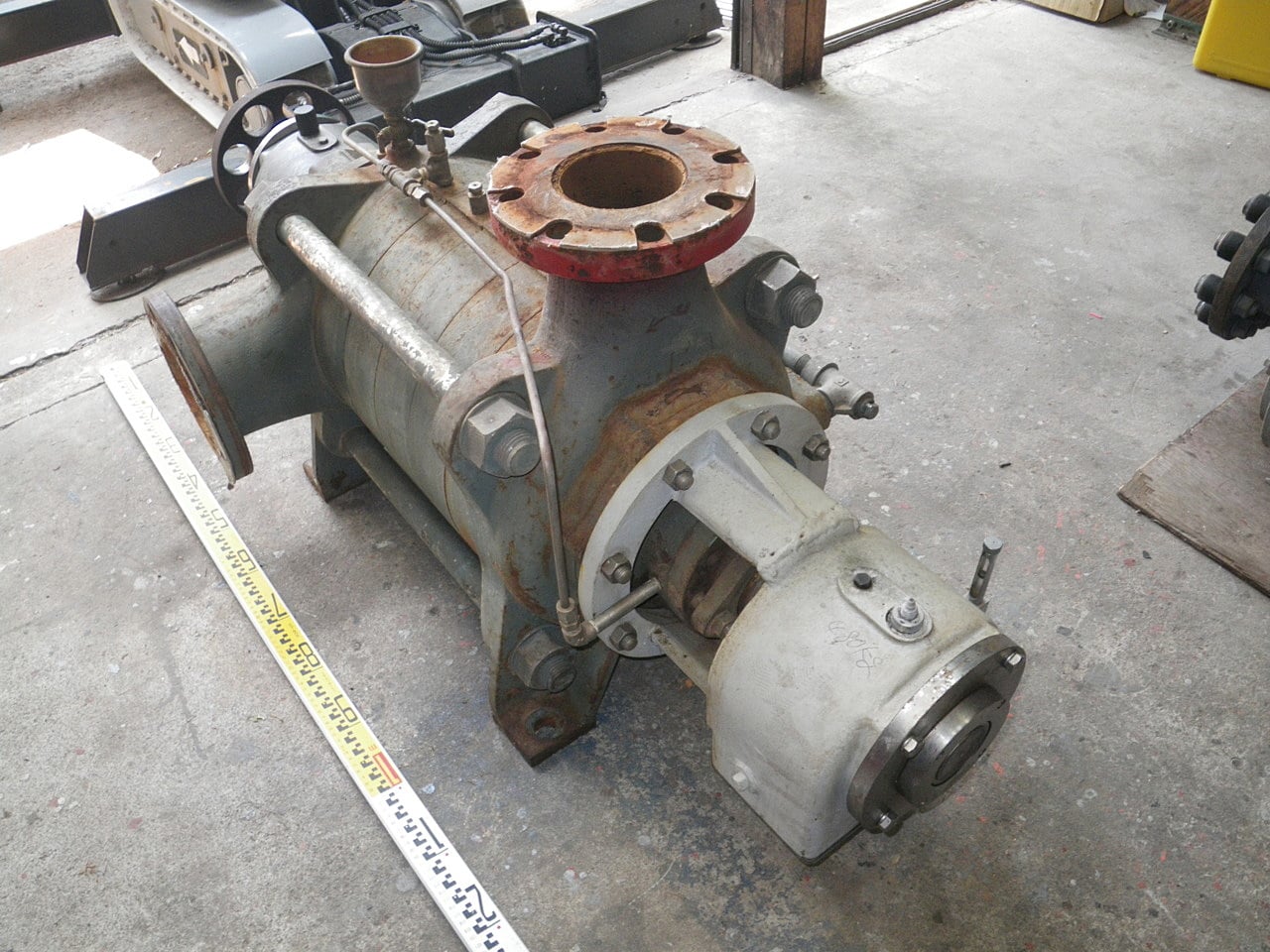

■ 揚程320m/min2000㍑のポンプの分解修理
揚程320m/min2000㍑ 3000rpm
出力170Kw 400V 級のモーターで使用します。

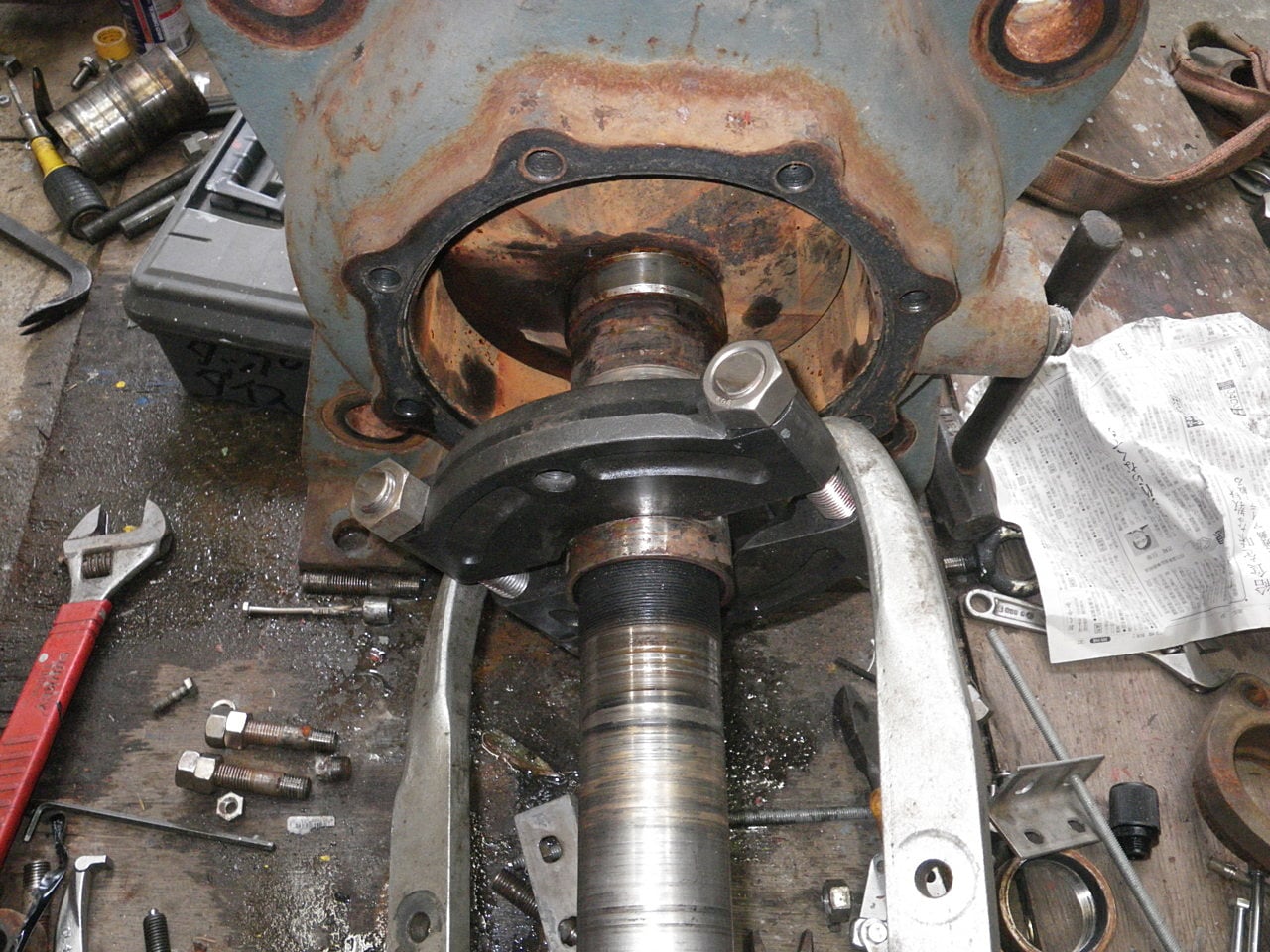

分解中
すんなり分解できず
あの手 この手 を使い だましだまし 分解しています。

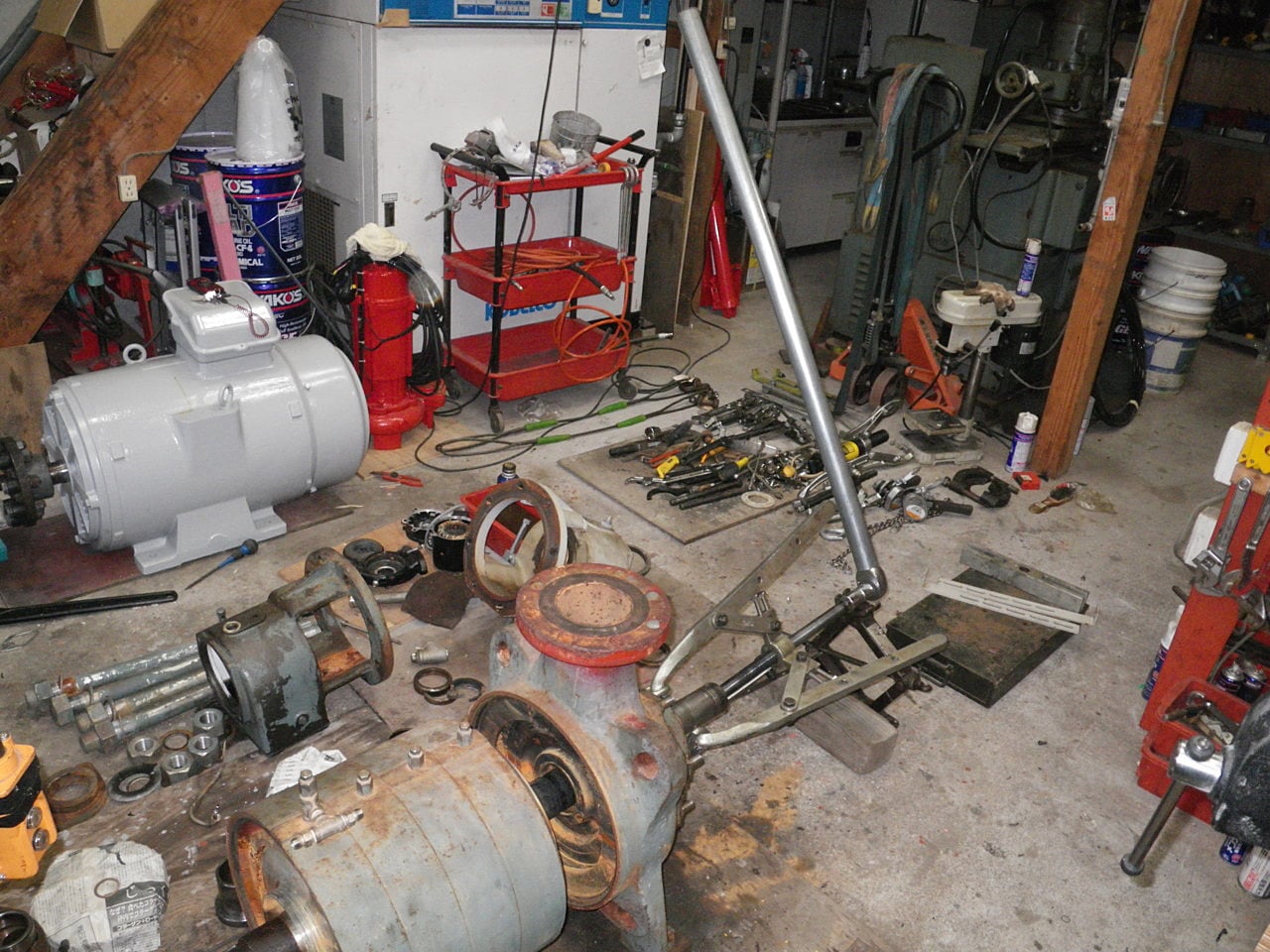

分解中です。
左奥のモーターは90Kw
ベアリング交換と塗装したものです。
赤色の水中ポンプ OH終了したものです。
その後ろの白い四角のものは15Kwの2400ℓ/7k㎡のスクロールコンプレッサーです。
大量にエアを使用する時に使います。

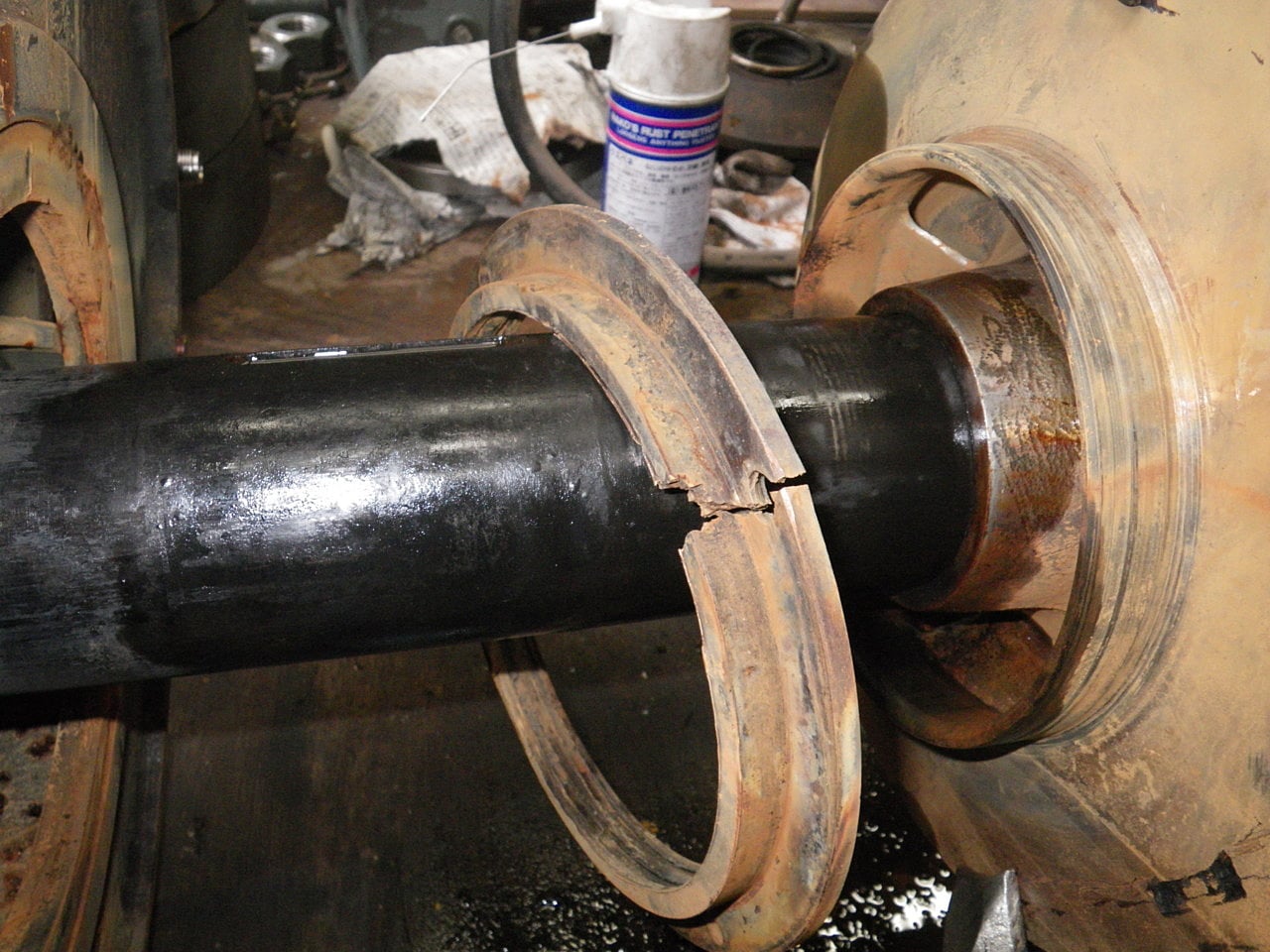

内部の破損してる部品
メーカーから部品の見積もりをもらったら
古いポンプだということで
桁が違うのかと思うほどのバカ高い部品の金額だったので
内部の破損していた必要な部品は全部削り出して作りました。
工作機械がそろっているﾎﾟﾝﾌﾟ屋に この金額ですか?

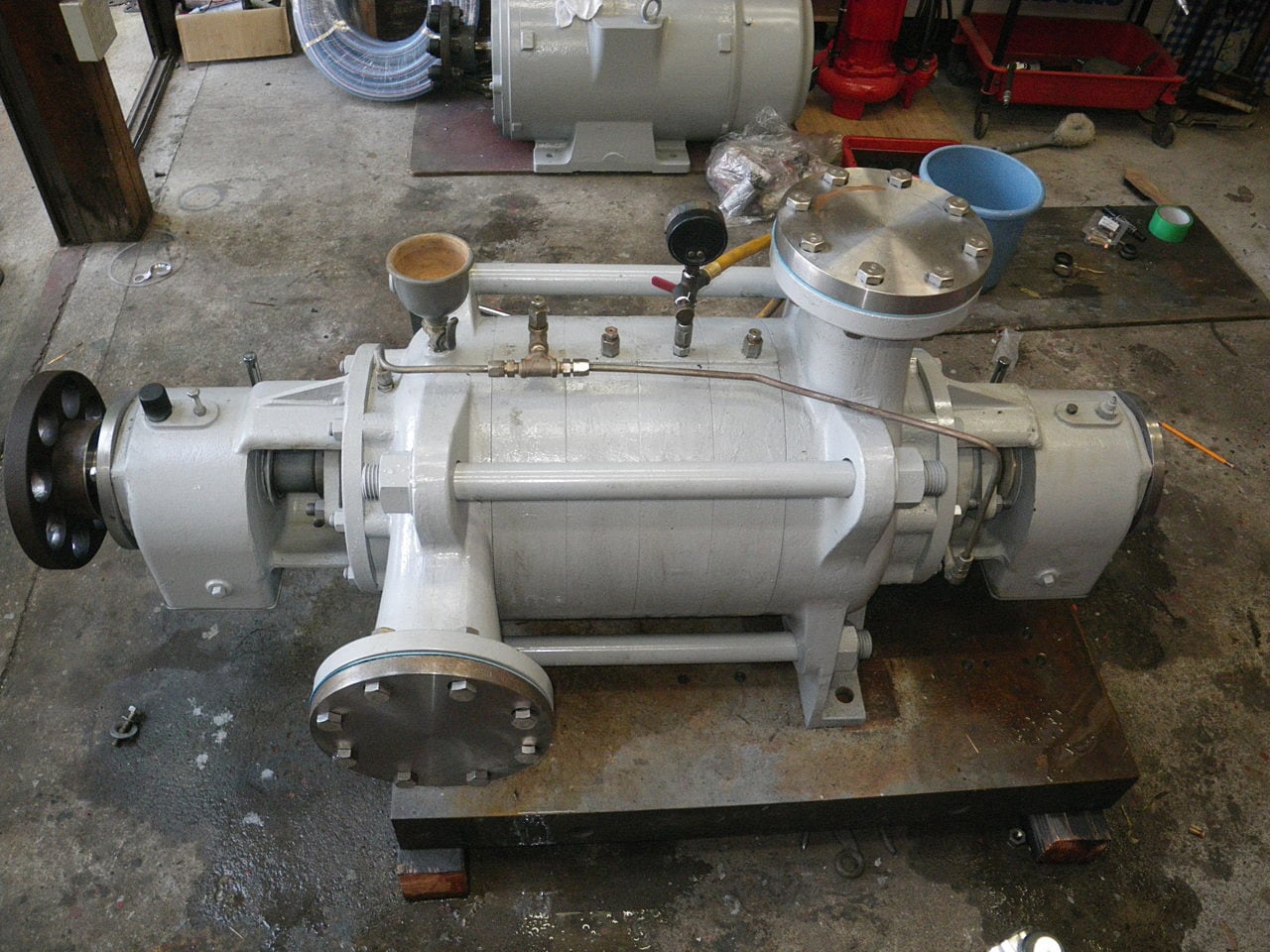

組み立ては、定盤の上できちっと組み立をしています。
組み立てが終了して水圧テストです。使用圧力より圧力を高めにかけて漏れが無ければ終了です。
■ ポンプの搬入 重量物の搬出 搬入
30Kwモーターの階段から搬入
階段運搬作業
階段運搬車を使用した運搬作業

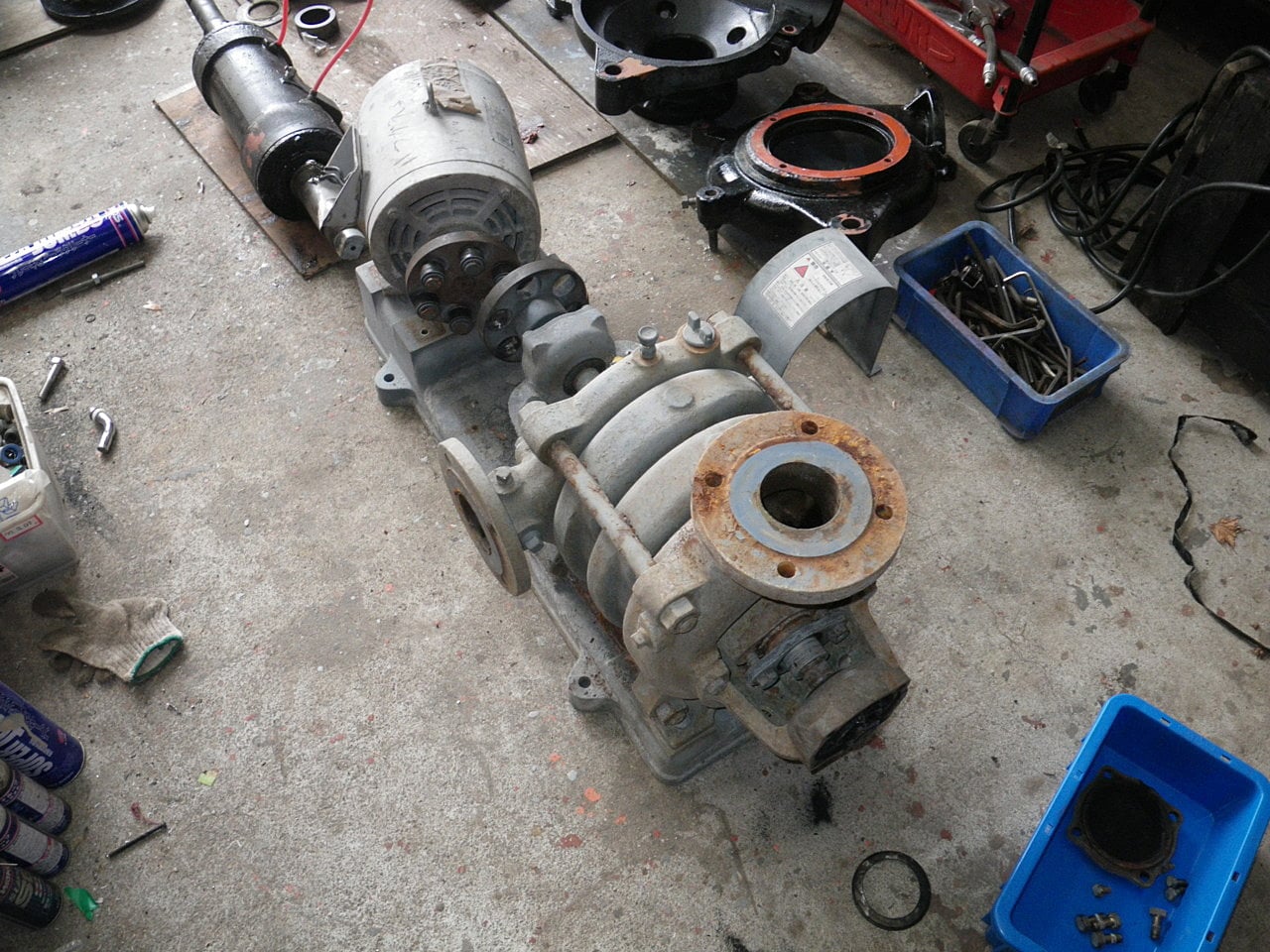

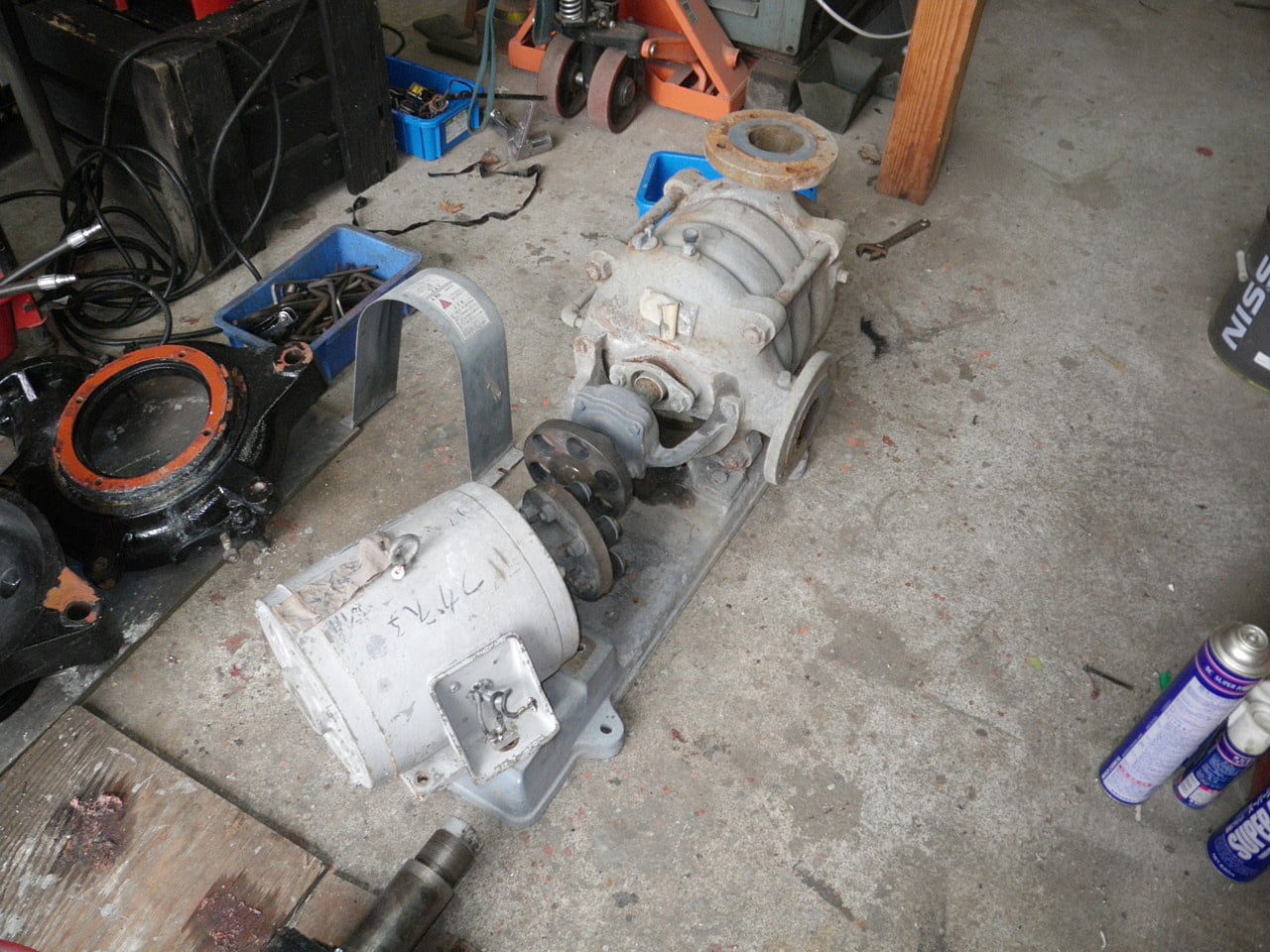

■ポンプの軸受けのベアリングが焼き付いたポンプ
ベアリングが完全に焼き付き
シャフトスリーブもダメですね

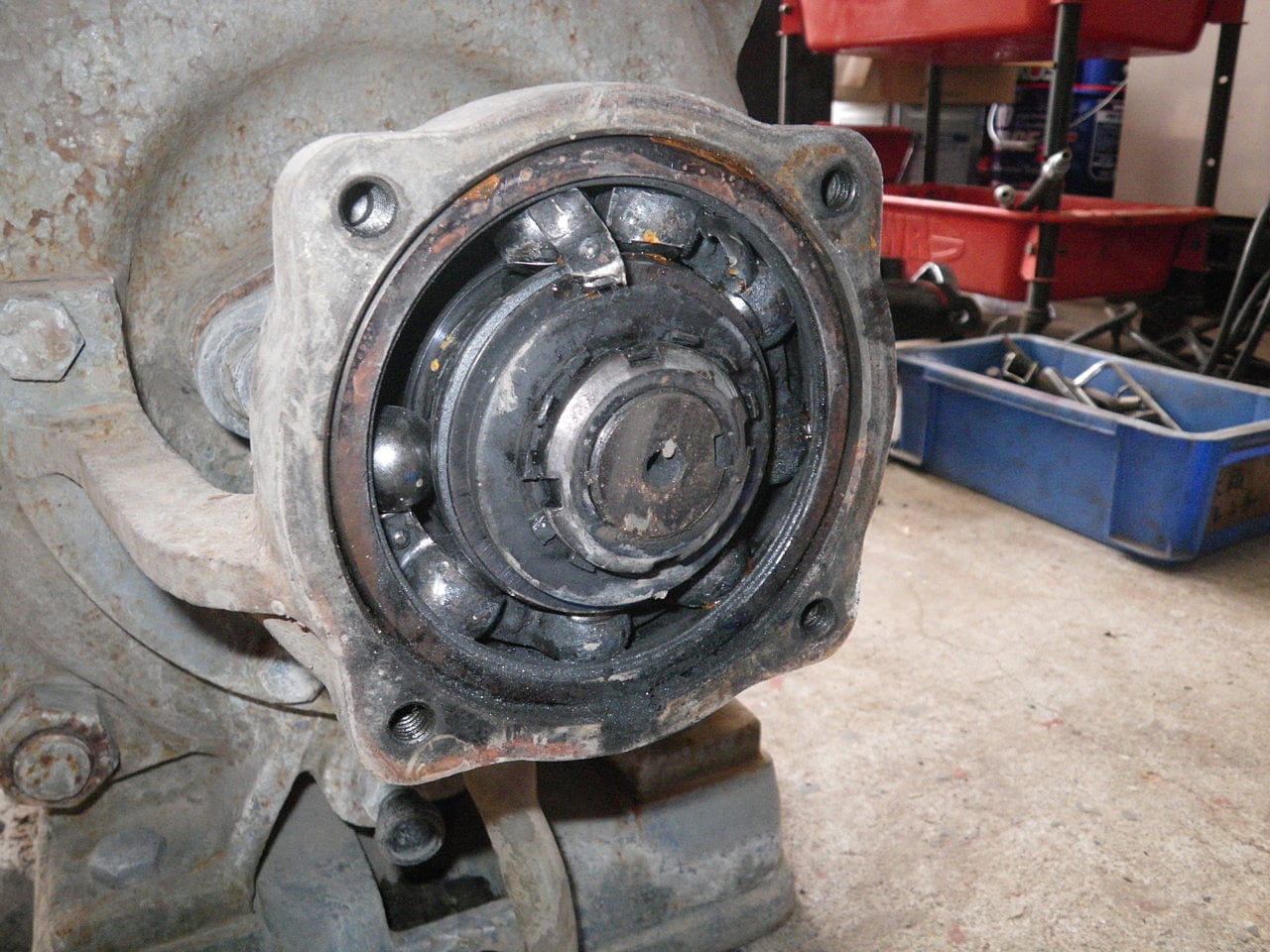

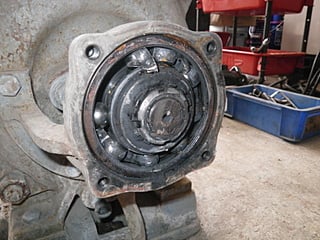

完全に焼き付いたベアリング
シャフトスリーブの取り外しは全部分解します。
修理が終われば新品同様に生まれ変わります。

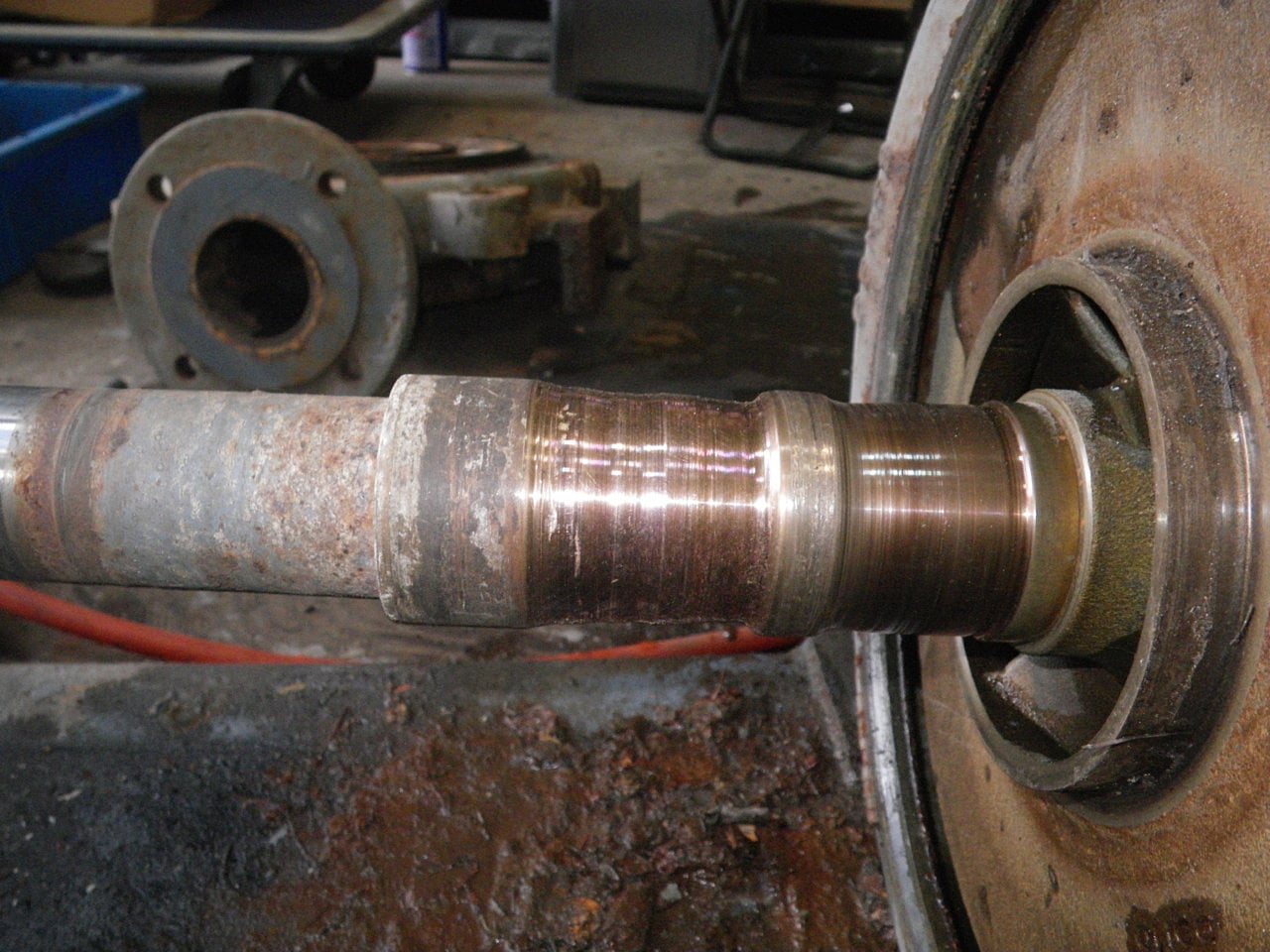

シャフトスリーブがかわいそうな位減っています。
もう少しでシャフトまでお釈迦です。

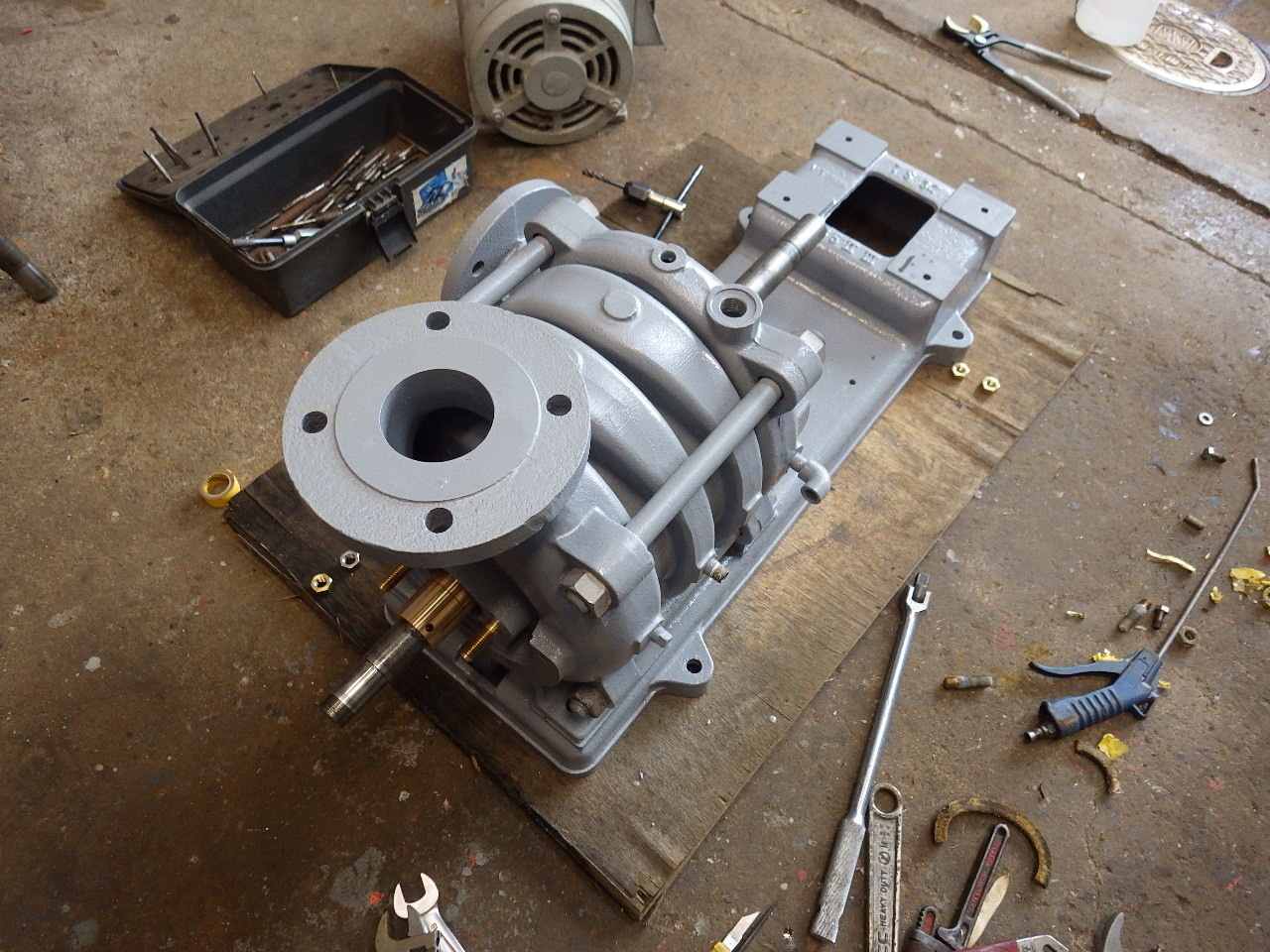

組立中
組立後の芯出し調整が終われば完成です。
